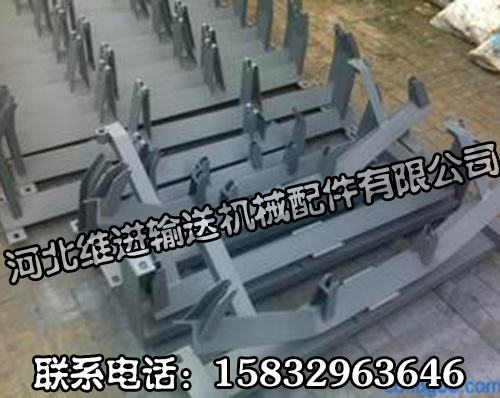

托輥支架是安裝在皮帶輸送機中的一種鋼支架設備，主要作用是配合托輥使用，對皮帶和托輥起到支撐和輔助的作用，是非常重要的皮帶機配件之一。托輥支架根據結構設計和所安裝的部位也有很多的分類，常見的有調心支架、H架、吊架等。優質的托輥支架裝置既便于更換托輥的托輥支架裝置，涉及有可偏轉托輥支架、支座、銷軸、機身、托輥、限位塊和緊固件組成。支座下端與機身上端用緊固件連接在一起，支座則用銷軸與可偏轉托輥支架連接在一起，在可偏轉托輥支架上設置有托輥。在可偏轉托輥支架上，設置有供繞銷軸轉動的卡槽，托輥則安裝在可偏轉托輥支架的卡槽中，在可偏轉托輥支架上設置有控制偏轉角度的限位塊。在支座或機身上設置有供可偏轉托輥支架繞其轉動的銷軸，在拆下緊固件的情況下，可偏轉托輥支架可以在限位塊的控制下繞水平固定的銷軸轉動一定的角度。 槽型支架屬于托輥支架的一種。采用先進的生產工藝，保證產品質量。槽型托輥清除皮帶沾物，在斜坡皮帶上送力大，阻力小，效果最佳。雙節托輥，能減輕皮帶在陶瓷托輥上的重形壓力點，托輥中空裝置能使帶沾物自行掉落，不沾吸托輥，均能延長托輥使用期。

托輥支架在輸送帶設備中有以下幾個優點：

1、調心托輥支架支撐力度強、靈活性高、摩擦小、壽命長。

2、調心支架徑向跳動量;靈活度;軸向竄動量。

3、調心支架防塵、防水、軸向承載、抗沖擊、使用壽命五個關鍵點。

4、其安裝在輸送帶的兩側，防止輸送帶發生跑偏。有效使得膠帶運行平穩可靠。

5、調心效果顯著，且結構簡單，完全可以滿足現代作業發展的需要。
